盐城市之睿祥防水堵漏工程有限公司

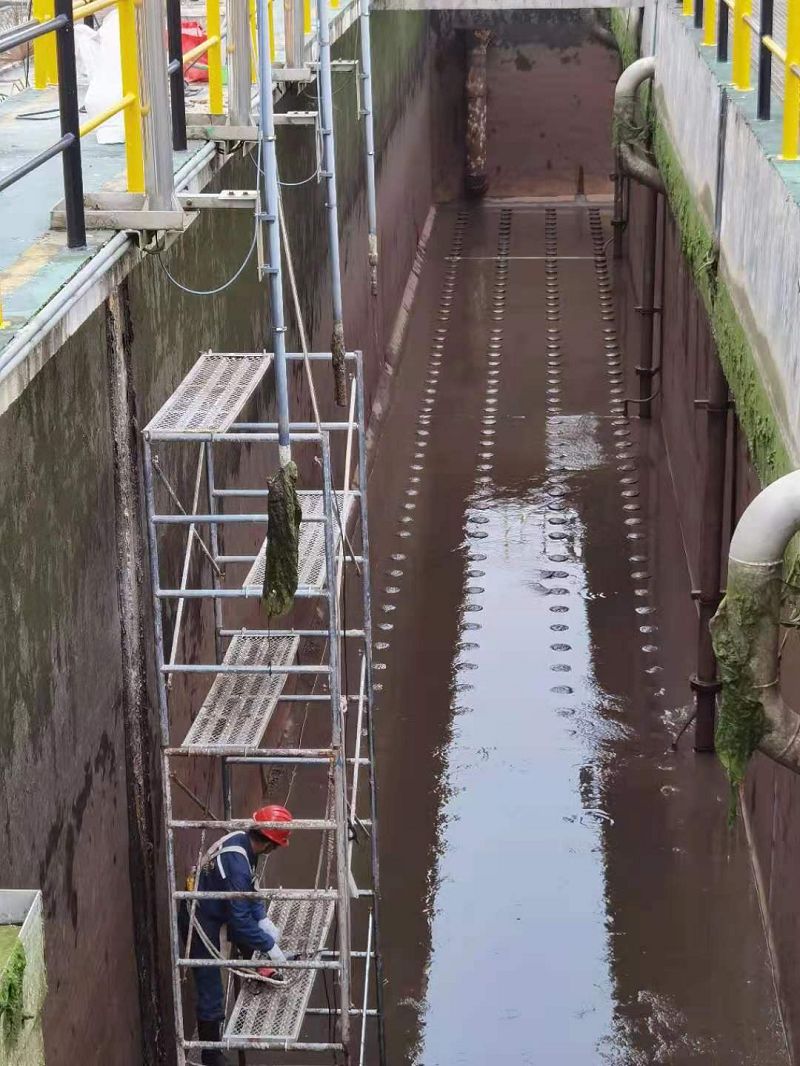

在污水池伸缩缝堵漏施工中，材料的抗变形能力直接决定了堵漏效果的持久性 —— 若材料无法适应伸缩缝因温度变化、地基沉降产生的位移（通常变形量≤10mm），易出现开裂、脱粘，导致渗漏复发。需从材料选型、结构设计、施工工艺三大维度系统把控，确保材料既能 “跟随变形”，又能 “保持密封”，具体措施如下：

一、核心前提：选对 “高弹性、抗疲劳” 的专用材料盐城之睿祥防水堵漏工程有限公司

材料的自身性能是抗变形的基础，需优先选择柔性好、拉伸强度高、弹性恢复率优的产品，避免选用刚性材料（如普通水泥浆、刚性环氧胶），具体选型标准如下：

1. 止水带：优先选 “柔性橡胶基材 + 特殊结构”，吸收大变形

止水带是阻断深层渗漏的核心，需能承受伸缩缝的纵向 / 横向位移，选型需关注 “基材弹性” 与 “结构设计”：

基材选择：
优先用遇水膨胀橡胶止水带（邵氏硬度 40-60A，拉伸强度≥10MPa，断裂伸长率≥400%）或氯丁橡胶止水带（耐腐 + 高弹性，适合中强腐蚀环境），避免用塑料止水带（如 PVC 止水带，断裂伸长率仅 50%-100%，易脆裂）。
关键指标：弹性恢复率≥80%（按 GB/T 18173.3-2014 测试，拉伸至 200% 后释放，24 小时内恢复率需达标，确保变形后不永久伸长）。
结构设计：
必须选 “空心圆环型” 或 “波形结构” 止水带 —— 空心圆环可通过压缩 / 拉伸吸收 ±5mm 的变形（如温度导致的伸缩），波形结构可通过波形褶皱抵消 ±10mm 的沉降变形；禁止用 “平板型” 止水带（无变形缓冲空间，易被拉裂）。
搭接处理：
止水带搭接长度≥100mm，用 “橡胶专用粘结剂”（如氯丁胶）粘结，或用热硫化焊接（搭接处拉伸强度≥原带的 80%），避免用普通密封胶粘结（搭接处易脱开）。

2. 密封胶：选 “高弹性、抗疲劳” 类型，适应微变形

密封胶用于封堵表层缝隙，需长期承受反复伸缩变形，选型需聚焦 “弹性、耐疲劳性”：

类型选择：
优先用双组分聚氨酯密封胶（适合变形量≤8mm 的场景，拉伸强度≥1.5MPa，断裂伸长率≥400%，弹性恢复率≥80%）或中性硅酮密封胶（适合变形量≤10mm、强腐蚀场景，-50℃~150℃耐温范围，耐老化性更优）；
禁止用 “刚性密封胶”（如环氧密封胶，断裂伸长率仅 5%-10%，变形量超过 1% 即开裂）或 “沥青基密封胶”（低温脆裂、高温流淌，寿命短）。
关键指标：
需满足 “抗疲劳性要求”—— 经 1000 次拉伸 - 压缩循环（拉伸 25%、压缩 25%，每次循环 2 小时）后，无裂纹、无粘结失效（按 GB/T 14683-2017 测试），确保长期反复变形后不损坏。

3. 背衬材料：用 “闭孔弹性材料”，预留变形空间

背衬材料的作用是支撑密封胶、预留变形缓冲空间，若选择不当，会导致密封胶无法自由伸缩：

必须用闭孔泡沫板：
选聚乙烯闭孔泡沫板（密度 30-50kg/m³，压缩回弹率≥80%—— 压缩 25% 后，24 小时内恢复至原厚度的 80% 以上），禁止用开孔泡沫板（吸水后变软，失去弹性，且易被污水腐蚀）或木板（吸水膨胀、干燥收缩，导致密封胶挤压开裂）。
尺寸匹配：
泡沫板宽度需比伸缩缝宽小 2-3mm（如缝宽 30mm，泡沫板宽 27-28mm），高度与缝深一致 —— 避免泡沫板过紧（限制密封胶伸缩）或过松（密封胶下陷，失去密封效果）。

4. 加强层材料：选 “柔性卷材 / 涂层”，避免刚性约束

加强层需覆盖伸缩缝及周边，若材料刚性过强，会约束伸缩缝变形，导致密封胶 / 止水带受力开裂：

优先用柔性材料：
选EPDM 高分子防水卷材（拉伸强度≥8MPa，断裂伸长率≥450%，可跟随伸缩缝变形）或聚脲弹性涂层（拉伸强度≥15MPa，断裂伸长率≥300%，无接缝，适应变形能力强）；
禁止用 “刚性玻璃钢”（如普通环氧玻璃钢，断裂伸长率仅 2%-5%，会强制约束伸缩缝，导致下层密封胶开裂）—— 若需耐腐蚀，可选用 “柔性环氧玻璃钢”（添加增韧剂，断裂伸长率提升至 15% 以上）。

二、关键设计：通过 “结构优化” 释放变形应力

即使材料自身弹性达标，若施工结构设计不合理（如过度约束、无缓冲空间），仍会削弱抗变形能力，需通过以下结构设计优化：

1. 伸缩缝 “分层设防”：刚性层与柔性层分离

采用 “底层止水带（吸收大变形）+ 中层密封胶（适应微变形）+ 表层柔性加强层（跟随变形） ” 的分层结构，避免单一刚性层约束变形：

底层：中埋式空心止水带，直接承受伸缩缝的纵向 / 横向位移，通过圆环变形吸收应力；
中层：聚氨酯密封胶，填充止水带上方缝隙，适应 ±3mm 的微变形（如温度波动导致的小伸缩）；
表层：EPDM 卷材加强层，覆盖密封胶及周边，卷材自身的高弹性可跟随伸缩缝变形，且不约束下层材料。

2. 加强层 “留变形余量”：避免过度固定

加强层（如卷材、涂层）若完全固定在混凝土基层上，会因基层变形被拉裂，需预留变形余量：

卷材加强层：铺贴时，在伸缩缝中心位置预留 5-10mm 的 “松弛量”（即卷材中心比实际缝宽长 5-10mm），用压辊压实周边，中心松弛部分可随伸缩缝变形自由拉伸 / 收缩；
涂层加强层：涂刷聚脲或柔性环氧时，在伸缩缝两侧 300mm 范围内，每 100mm 划一道 “弹性分割缝”（深度至基层，宽度 2mm），分割缝内填入密封胶，避免涂层因整体拉伸开裂。

3. 阴阳角 “圆弧过渡”：减少应力集中

污水池伸缩缝与池壁、池底的阴阳角处，易因变形产生应力集中（直角处应力是圆弧处的 3-5 倍），需做圆弧过渡：

用柔性环氧砂浆将阴阳角抹成 R=50-100mm 的圆弧（圆弧半径越大，应力越分散）；
加强层在圆弧处需 “满粘 + 额外搭接”：卷材在圆弧处搭接宽度增加至 100mm（比平面多 20mm），涂层在圆弧处多涂刷 1-2 遍（厚度增加 0.5mm），增强抗变形能力。

三、施工保障：规范操作，最大化材料弹性

即使材料和设计达标，不规范施工（如粘结不牢、密封胶填充不足）会直接破坏抗变形效果，需重点把控以下环节：

1. 基层处理：确保 “平整、干燥”，避免粘结失效

材料与基层的粘结力不足时，变形会导致材料脱粘，需严格处理基层：

平整处理：用角磨机打磨伸缩缝两侧基层（宽度≥300mm），去除浮浆、凸起，使基层平整度误差≤2mm/2m（避免材料因基层不平整产生局部应力）；
干燥处理：基层含水率需≤8%（用含水率仪检测），潮湿时用热风机烘干（温度≤60℃，避免混凝土开裂），或涂刷环氧防潮底漆（阻断潮气，防止材料与基层因潮气分离）；
清洁处理：用丙酮擦拭基层油污，用高压气枪吹净粉尘（油污和粉尘会导致材料粘结力下降，变形时易脱开）。

2. 密封胶施工：“饱满填充 + 一次性成型”

密封胶若填充不饱满或存在气泡，会因变形时受力不均开裂：

饱满填充：用胶枪从伸缩缝底部向上缓慢填充密封胶，确保胶层完全填满缝隙（厚度≥15mm，且高于基层 2-3mm），填充时排出空气（可轻轻敲击基层，辅助气泡排出）；
一次性成型：用刮刀（蘸肥皂水润滑）将密封胶刮平，避免反复刮动（反复刮动易带入空气，形成气泡）；刮平后撕去两侧美纹纸，确保胶层边缘整齐，无毛刺（毛刺处易先开裂）。

3. 材料固化：“常温养护 + 避免干扰”

材料未完全固化时受力，会导致弹性下降，需严格控制固化条件：

温度控制：施工温度需在 5-35℃—— 低于 5℃时搭建温棚（用取暖器升温至 10℃以上，避免密封胶 / 止水带粘结剂固化缓慢，弹性下降）；高于 35℃时避开正午施工（防止材料过快固化，内部产生应力）；
养护时间：聚氨酯密封胶需养护 24 小时（温度＜10℃时延长至 48 小时），EPDM 卷材粘结剂需养护 12 小时，聚脲涂层需养护 72 小时，养护期间禁止人员踩踏、污水浸泡（避免材料未固化时被破坏）。

4. 验收测试：“模拟变形”，验证抗变形效果

施工完成后，需通过模拟变形测试，验证材料是否满足要求：

拉伸测试：用手轻轻拉动伸缩缝处的卷材 / 密封胶，观察是否有弹性恢复（松手后能回到原位，无永久变形）；
水压测试：向污水池注水至设计水位，保持 48 小时，同时用千斤顶对伸缩缝两侧混凝土施加 ±5mm 的位移（模拟温度变形），观察无渗漏、无材料开裂即为合格。

总结

保证污水池伸缩缝堵漏材料抗变形能力的核心逻辑是：“选对弹性材料 + 设计缓冲结构 + 规范施工释放应力” —— 通过高弹性材料自身适应变形，通过分层设防、留变形余量减少应力集中，通过规范施工确保材料性能最大化。只有三者结合，才能让材料在长期反复变形中保持密封效果，避免渗漏复发。

盐城之睿祥防水堵漏工程有限公司是一家承接防水堵漏施工单位，主要承接：地下室堵漏，污水池伸缩缝堵漏、自来水厂水池渗漏维修、污水池堵漏，涵洞补漏，隧道堵漏，水池堵漏，带水堵漏，船坞堵漏，矿井堵漏，电缆沟堵漏，人防工程堵漏，伸缩缝堵漏，交接缝堵漏，断裂缝堵漏，泵房堵漏、沉降缝堵漏、大坝堵漏、地下工程堵漏、电梯井堵漏、交接缝堵漏工程、冷却塔堵漏、施工缝堵漏、水下堵漏等各种防水堵漏工程！

我们根据每一个工程特点制定不同的施工方案，接到来电当天可以抵达现场，为您提供称心的施工方案及产品报价，欢迎新老客户来电洽谈，我们愿与您协作愉快，有利共赢！盐城之睿祥防水堵漏工程有限公司

如何保证污水池伸缩缝堵漏施工中材料的抗变形能力？

一、核心前提：选对 “高弹性、抗疲劳” 的专用材料 盐城之睿祥防水堵漏工程有限公司
